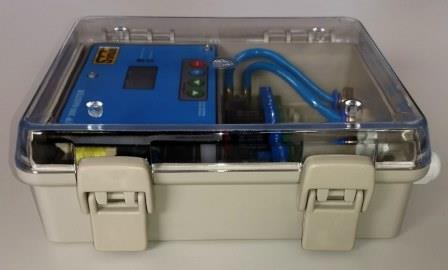

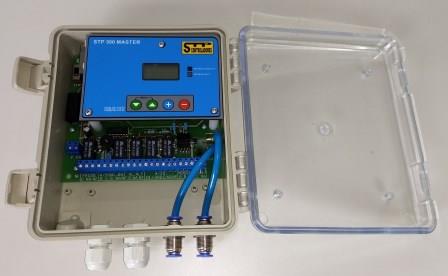

CONTROLADOR STP 300 MASTER

Descrição do produto:

  • Controlador de pressão e manômetro diferencial.
  • Ajuste total do circuito através de Display iluminado menu de 4 teclas.
  • Mostrador digital em LCD iluminado 8X2 dígitos.
  • Todos os ajustes poderão ser feitos no próprio circuito ou por Modbus RTU.
  • Uma saída temporizada auxiliar com ajustes de permanência (0,01 a 300 segundos) e intervalo (1 a 3.000 segundos) .
  • Comunicação ModBus RTU a 3 fios, A, B, GND.
  • Fonte protegida por fusível de ação rápida 1A.
  • Controle de funcionamento por sensor de pressão diferencial
  • Visualização da pressão por display incorporada ao circuito.
  • Retransmissão da pressão lida no padrão 4-20mA ativo.
  • Alarmes de pressão alta (manga muito suja) visualização local, ModBus e relé contato seco SPDT.
  • Alarmes de pressão baixa (manga rasgada, furada) visualização local, ModBus e relé contato seco SPDT.
  • Unidade de pressão configurável, mmCA, Pa, mmHg.
  • Uma entrada 4-20mA passiva independente, com opção de unidades em mmCA, Pa, mmHg, ºC e set points configuráveis.
  • Resolução: 10 bits. – Precisão: 2,5% fim de escala.
  • Tensão de funcionamento 110/220VCA ou 24VCC.
  • Todas as saídas são à relé contato seco 1A máximo.
  • Consumo do circuito: 5W máximo.
  • Limites de temperatura de trabalho e operação: -10 a 70°C.
  • Faixa de pressão de trabalho: 0 a 400mmCA ou 0 a 1.000mmCA sob consulta.
  • Limite de pressão: 3 X a faixa. – Ajuste de zero & span.
  • Conexão da pressão no circuito tipo espiga para mangueira 6x2mm.

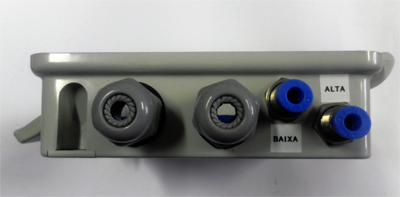

  • Conexão da pressão na caixa tipo engate rápido para mangueira 6x2mm.
  • Umidade de operação: 5 a 90% menor que ponto de orvalho.
  • Utilização: Ar seco, gás não condutivo, não combustível e inerte.
  • Visualização do display em 03 idiomas (português, inglês e espanhol).
  • Caixa ABS com tampa em policarbonato transparente IP-65, 190x175x70mm.
  • Peso total: 0,880 Kg.
  • Produto nacional.

Observações

O controle de pressão e a entrada 4-20mA e sãos distintas e podem trabalhar simultaneamente. As informações são fornecidas em duas linhas, na superior pressão e na linha inferior da entrada 4-20mA.

Principais funções

  • Controle da pressão diferencial.
  • Retransmissão da pressão no padrão 4-20mA.
  • Entrada 4-20mA com configurações de escala.
  • Modbus RTU.

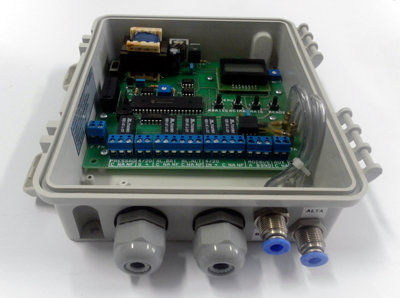

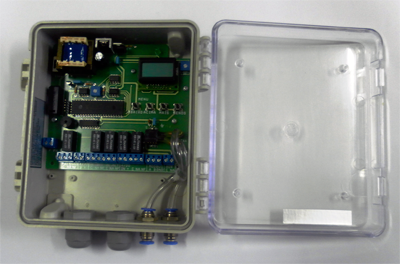

CONTROLADOR STP 300

Descrição do produto:

  • Controlador de pressão e manômetro diferencial.
  • Ajuste total do circuito através de Display iluminado menu de 4 teclas.
  • Mostrador digital em LCD iluminado 8X2 dígitos.
  • Todos os ajustes poderão ser feitos no próprio circuito ou por Modbus RTU.
  • Uma saída temporizada auxiliar com ajustes de permanência (0,01 a 300 segundos) e intervalo (1 a 3.000 segundos) .
  • Comunicação ModBus RTU a 3 fios, A, B, GND.
  • Fonte protegida por fusível de ação rápida 1A.
  • Controle de funcionamento por sensor de pressão diferencial
  • Visualização da pressão por display incorporada ao circuito.
  • Retransmissão da pressão lida no padrão 4-20mA ativo.
  • Alarmes de pressão alta (manga muito suja) visualização local, ModBus e relé contato seco SPDT.
  • Alarmes de pressão baixa (manga rasgada, furada) visualização local, ModBus e relé contato seco SPDT.
  • Unidade de pressão configurável, mmCA, Pa, mmHg.
  • Uma entrada 4-20mA independente, com opção de unidades em mmCA, Pa, mmHg, ºC e set points configuráveis.
  • Resolução: 10 bits. – Precisão: 2,5% fim de escala.
  • Tensão de alimentação 110/220VCA ou 24VCC.
  • Todas as saídas são à relé contato seco 1A máximo.
  • Consumo do circuito: 5W máximo.
  • Limites de temperatura de trabalho e operação: -10 a 70°C.
  • Faixa de pressão de trabalho: 0 a 400mmCA ou 0 a 1.000mmCA sob consulta.
  • Limite de pressão: 3 X a faixa. – Ajuste de zero & span.
  • Conexão da pressão no circuito tipo espiga para mangueira 6x2mm.
  • Conexão da pressão na caixa tipo engate rápido para mangueira 6x2mm.
  • Umidade de operação: 5 a 90% menor que ponto de orvalho.
  • Utilização: Ar seco, gás não condutivo, não combustível e inerte.
  • Visualização do display em 03 idiomas (português, inglês e espanhol).
  • Caixa ABS com tampa em policarbonato transparente IP-65, 190x175x70mm.
  • Peso total: 0,680 Kg.
  • Produto nacional.

Observações

O controle de pressão e a entrada 4-20mA e sãos distintas e podem trabalhar simultaneamente. As informações são fornecidas em duas linhas, na superior pressão e na linha inferior da entrada 4-20mA.

Principais funções

  • Controle da pressão diferencial.
  • Retransmissão da pressão no padrão 4-20mA.
  • Entrada 4-20mA com configurações de escala.
  • Modbus RTU.
