STP 200 C-6

Programador Eletrônico que opera por diferencial de pressão que dispensa uso de manuais, segue algumas funções:

  • Canais de saída: 1 a 80 canais (conforme pedido).
  • Pode ser montado com ou sem sensor de pressão diferencial.
  • Controlador e manômetro diferencial.
  • Ajuste total do circuito por referência ao Display iluminado.
  • Permanência: 0,05ms a 9,99 segundos.
  • Intervalo: 1 a 999 segundos.
  • Programação do numero de saídas ativas.
  • Uma saída temporizada auxiliar “energizada” com ajustes de permanência e intervalo independentes do circuito das solenóides.
  • Indicação de funcionamento.
  • Indicação das saídas ativas.
  • Partida ou parada de funcionamento retorno, contato seco NA.
  • Fonte e saída protegida por fusível de ação rápida.
  • Controle de funcionamento por demanda de pressão diferencial.
  • Alarmes de pressão alta e baixa (mangas muito sujas ou rasgadas).
  • Função testar saídas.
  • Limpeza pós parada programável.
  • Faixa de pressão de trabalho: 0 a 400mmCA (padrão) 1.000mmCA sob consulta.
  • Retransmissão da pressão diferencial no padrão 4-20mA passivo e ativo selecionável..
  • Conexão da caixa tipo engate rápido.
  • Varias tensões de funcionamento, informar a tensão de alimentação e das saídas para solenóides.
Publicado em

CONTROLADOR STP 300 MASTER

Descrição do produto:

  • Controlador de pressão e manômetro diferencial.
  • Ajuste total do circuito através de Display iluminado menu de 4 teclas.
  • Mostrador digital em LCD iluminado 8X2 dígitos.
  • Todos os ajustes poderão ser feitos no próprio circuito ou por Modbus RTU.
  • Uma saída temporizada auxiliar com ajustes de permanência (0,01 a 300 segundos) e intervalo (1 a 3.000 segundos) .
  • Comunicação ModBus RTU a 3 fios, A, B, GND.
  • Fonte protegida por fusível de ação rápida 1A.
  • Controle de funcionamento por sensor de pressão diferencial
  • Visualização da pressão por display incorporada ao circuito.
  • Retransmissão da pressão lida no padrão 4-20mA ativo.
  • Alarmes de pressão alta (manga muito suja) visualização local, ModBus e relé contato seco SPDT.
  • Alarmes de pressão baixa (manga rasgada, furada) visualização local, ModBus e relé contato seco SPDT.
  • Unidade de pressão configurável, mmCA, Pa, mmHg.
  • Uma entrada 4-20mA passiva independente, com opção de unidades em mmCA, Pa, mmHg, ºC e set points configuráveis.
  • Resolução: 10 bits. – Precisão: 2,5% fim de escala.
  • Tensão de funcionamento 110/220VCA ou 24VCC.
  • Todas as saídas são à relé contato seco 1A máximo.
  • Consumo do circuito: 5W máximo.
  • Limites de temperatura de trabalho e operação: -10 a 70°C.
  • Faixa de pressão de trabalho: 0 a 400mmCA ou 0 a 1.000mmCA sob consulta.
  • Limite de pressão: 3 X a faixa. – Ajuste de zero & span.
  • Conexão da pressão no circuito tipo espiga para mangueira 6x2mm.
  • Conexão da pressão na caixa tipo engate rápido para mangueira 6x2mm.
  • Umidade de operação: 5 a 90% menor que ponto de orvalho.
  • Utilização: Ar seco, gás não condutivo, não combustível e inerte.
  • Visualização do display em 03 idiomas (português, inglês e espanhol).
  • Caixa ABS com tampa em policarbonato transparente IP-65, 190x175x70mm.
  • Peso total: 0,880 Kg.
  • Produto nacional.

Observações

O controle de pressão e a entrada 4-20mA e sãos distintas e podem trabalhar simultaneamente. As informações são fornecidas em duas linhas, na superior pressão e na linha inferior da entrada 4-20mA.

Principais funções

  • Controle da pressão diferencial.
  • Retransmissão da pressão no padrão 4-20mA.
  • Entrada 4-20mA com configurações de escala.
  • Modbus RTU.
Publicado em

STP 200 C-4 MASTER

Deixe seu filtro de manga trabalhar sozinho

  • Canais de saída: 1 a 128 canais (conforme pedido).
  • Controlador e manômetro diferencial.
  • Ajuste total do circuito por referência ao Display iluminado com menu de 4 teclas (IHM) ou via Modbus RTU ou sob consulta Modbus TCP/IP Ethernet.
  • Permanência e intervalo.
  • Pausa programável no fim do ciclo.
  • Limpeza pós parada programável.
  • Saída temporizada auxiliar com ajustes de permanência e intervalo independente do circuito das solenóides, por exemplo: acionar dampers, rosca transportadora, purga, etc.
  • Indicação de funcionamento.
  • Indicação de defeito do circuito.
  • Indicação de defeito das solenóides.
  • Indicação das saídas ativas.
  • Indicação do circuito em ciclo de trabalho (batimento).
  • Fonte e saída protegida com fusível de ação rápida.
  • Controle de funcionamento por demanda de pressão diferencial de 400mmCA padrão (1.000mmCA sob consulta).
  • Visualização da pressão por display incorporada ao circuito.
  • Retransmissão da pressão lida no padrão 4-20mA ativo e passível selecionável.
  • Alarmes de pressão alta e baixa (mangas muito sujas ou rasgadas).
  • ModBus RTU,
  • Sob consulta Modbus TCP/IP Ethernet.
  • 100% de precisão.
  • Programação do numero de saídas ativas.
  • Conectores de saídas duplos (comum + saída).
  • De 1 a 128 saídas, placa mãe de 16 saídas e placas expansoras de 16 saídas cada.
  • Varias tensões de funcionamento, informar tensão de alimentação e a tensão das saídas para solenóides.
  • Todas as saídas com isolação galvânica para atender as normas de segurança internacionais.
  • Poderá ser fornecido nas opções de: só circuito, com caixa tampa transparente, caixa metálica, caixa a prova de explosão.
  • Visualização do display em 03 idiomas (Português, Inglês e Espanhol).
  • Reles de alarme com 01 contato seco normal aberto 1A.
  • Horímetro digital em dias e horas (ideal para manutenção).
  • Produto nacional.
Publicado em

Retrolimpeza

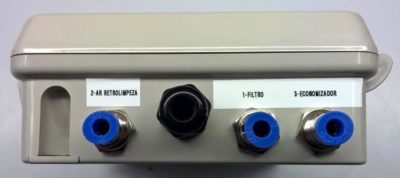

MODULO DE RETROLIMPEZA



O Modulo de Retrolimpeza para Programador Eletrônico STP 200 foi desenvolvido para limpeza da tomada de pressão diferencial.

A tensão de funcionamento é mesma das saídas das solenoides.

O tempo de acionamento recomendado para cada acionamento pode variar de acordo com o modelo adquirido:



Para o modelo STP 200 C-6 o tempo recomendado é:

Permanência (tempo acionado) de 2 segundos e Intervalo de 999 segundos (16 minutos).



Para o modelo STP 200 C-4 ou C-4 Master o tempo recomendado é:

Permanência (tempo acionado) de 2 segundos e Intervalo de 1.800 segundos (30 minutos).

Obs: Saída auxiliar com acionamento via contato seco NA.



Para o modelo STP 300 (Controlador de Pressão) o tempo recomendado é:

Permanência (tempo acionado) de 2 segundos e Intervalo de 1.800 segundos (30 minutos).

Obs: Saída auxiliar com acionamento via contato seco NA.









Publicado em

STP 200 C-4

Descrição do produto

É um Programador Eletrônico de fácil instalação e operação que dispensa uso de opcionais ou manuais.

Principais funções

  • Canais de saída: 1 a 128 canais (conforme pedido).
  • Controlador e manômetro diferencial.
  • Ajuste total do circuito através de Display iluminado com menu de 4 teclas.
  • Todos os ajustes poderão ser feitos no próprio circuito, e também por Modbus RTU para controle através de CLP ou supervisório central.
  • As informações do sistema são fornecidas por visualização local, rele e ModBus.
  • Programação do numero de saídas ativas.
  • Permanência e intervalo.
  • Pausa programável no fim do ciclo.
  • Saída temporizada auxiliar com ajustes de permanência e intervalo independente do circuito das solenóides, por exemplo: acionar dampers, rosca transportadora, purga, etc.
  • Indicação de funcionamento.
  • Indicação de defeitos do circuito.
  • Indicação de defeito das solenóides.
  • Indicação das saídas ativas.
  • Saídas protegidas com fusível de ação rápida.
  • Função testar saídas.
  • Controle de funcionamento por demanda de pressão diferencial de 0 a 400mmCA (1.000mmCA sob consulta).
  • Visualização da pressão por display incorporada ao circuito.
  • Retransmissão da pressão lida no padrão 4-20mA ativo e passivo selecionável.
  • Alarme de pressão alta, mangas sujas por exemplo.
  • Alarme de pressão baixa, manga rasgadas, por exemplo.
  • Todos os reles de alarme com 01 contato normal aberto 1A.
  • Modbus RTU padrão.
  • 100% de precisão.
  • Placas expansoras de 01 a 16 saídas cada.
  • Varias tensões de funcionamento, informar tensão de alimentação e a tensão das saídas para solenóides.
  • Todas as saídas com isolação galvânica para atender as normas de segurança internacionais.
  • Poderá ser fornecido nas opções de: só circuito, com caixa em ABS com tampa transparente, caixa metálica, caixa a prova de explosão.
  • Você escolhe na hora da compra os itens de sua necessidade, todos os itens são opcionais.
  • Visualização do display em 03 idiomas : Português, Inglês e Espanhol.
  • Produto Nacional.
Publicado em

STP 200 C-1

Descrição do produto

É um sequenciador eletrônico de 01 a 10 saídas (conforme pedido) com tensão de entrada 110/220VCA, saídas conforme entrada, robusto para operações mais simples que não necessitem de controles opcionais.

De série é fornecido com conectores com contato seco para partida ou parada de funcionamento  remoto, sem perda da contagem das saídas, evitando assim saturação das mangas, é utilizado, por exemplo, com pressostatos e CLP.
A seleção das saídas é feita de modo simples através de jumper. Os ajustes de permanência e intervalo são feitos por potenciômetros localizados na parte superior do circuito.

Publicado em

STP 200 C-2

Descrição do produto

Programador Eletrônico de 1 a 10 saídas (conforme pedido) com tensão de entrada 110/220VCA saídas 24VCC, ideal para operações mais simples que não necessitem de controles adicionais.
De série é fornecido com conectores com contato seco para partida ou parada de funcionamento remoto, sem perda da contagem das saídas, evitando assim saturação das mangas, é utilizado, por exemplo, com pressostatos e CLP..
A seleção das saídas é feita de modo simples através de jumper. Os ajustes de permanência e intervalo são feitos por potenciômetros localizados na parte superior do circuito.

Publicado em

STP 200/16

Programador Eletrônico de 1 a 16 saídas (conforme pedido) com tensão de entrada 110/220VCA, saídas conforme alimentação. De série é fornecido com conectores com contato seco parapartida ou parada de funcionamento  remoto, sem perda da contagem das saídas, evitando assim saturação das mangas, é utilizado, por exemplo, com pressostatos e CLP..
A seleção das saídas é feita de modo simples através de jumper. Os ajustes de permanência e intervalo são feitos por potenciômetros localizados na parte superior do circuito.

Publicado em

STP 200/16-1

Descrição do produto

Programador Eletrônico de 1 a 16 saídas (conforme pedido) com tensão de entrada 110/220V, saídas 24VCC. De série é fornecido com conectores com contato seco para partida ou parada de funcionamento remoto, sem perda da contagem das saídas, evitando assim saturação das mangas, é utilizado, por exemplo, com pressostatos e CLP..
A seleção das saídas é feita de modo simples através de jumper. Os ajustes de permanência e intervalo são feitos por potenciômetros localizados na parte superior do circuito.

Publicado em

STP 200/32

Descrição do produto

Programador Eletrônico de 1 a 32 saídas (conforme pedido) com tensão de entrada 110/220V, saídas conforme entrada. É fornecido com conectores com contato seco para partida ou parada de funcionamento remoto, sem perda da contagem das saídas, evitando assim saturação das mangas, é utilizado, por exemplo, com pressostatos e CLP.
A seleção das saídas é feita de modo simples através de jumpers. Os ajustes de permanência e intervalo são feitos por potenciômetros localizados na parte superior do circuito.
